棒グラフ – 円タイプ

棒グラフの円タイプとは?

棒グラフは、HMIでの一つのクラシックなオブジェクトであり、データの内容をより理解しやすい図形で表現することに用いられ、各ファクトリーオートメーションで活用されています。現在、Weintekは棒グラフに新しい表現タイプ-円形を開発しました。これにより、プロジェクトのデザインにもっと多様な素材を選択できます。



応用例

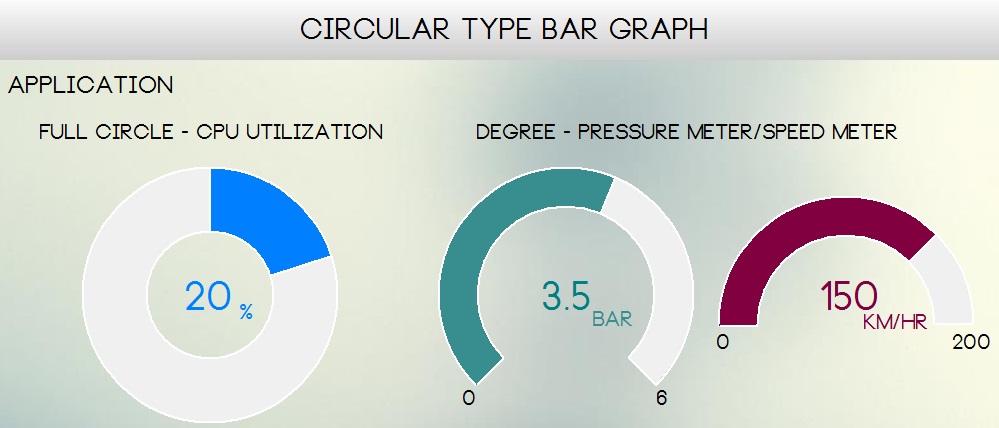

下記の図面では、2種類の円タイプの棒グラフの応用を示しています。

この図面では、円タイプの棒グラフが異なる形で表現できることが見られます。例えば、CPU使用率は全円で表現し、圧力計、或いはスピード計のほうは固定の角度で圧力と速度を表現します。

円タイプの棒グラフは、プロジェクトの視覚をより豊富にし、もっと多様な需要に応えられるようにさせます。

注意すべきなのは、棒グラフは一個のパラメータの百分比を表現することに用いられます。複数のパラメータが占める百分比を表示したい場合、円グラフを使用してください。



**ソフトウェアバージョン:EasyBuilder Pro V5.03.01以降、または最新バージョン
