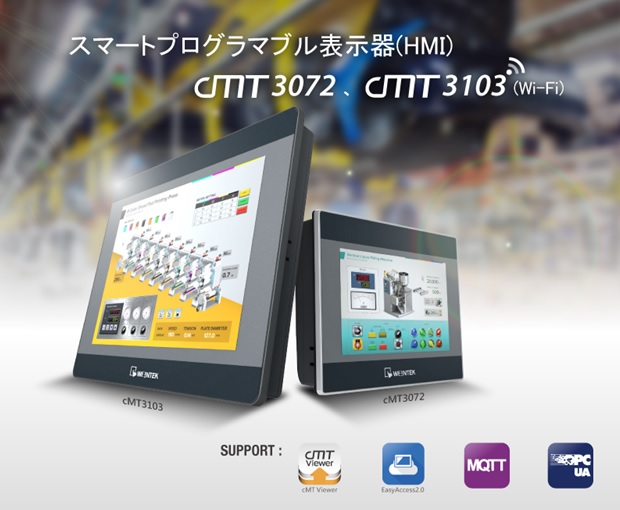

スマートプログラマブル表示器(HMI)：cMT3072、cMT3103(WiFi)

by ·

製品紹介

世界中で産業用モノのインターネット及びインダストリー4.0の普及により生じた設備・装置の統合や情報交換のニーズに応じ、Weintekは全方位のcMTシリーズHMIソリューションをリリースしました。高性能かつ多様化なHMIを提供し、各種類のシステム統合ニーズに応えられます。

cMTシリーズHMIの豊富で多様な機能を通じ、簡単に綺麗な画面を作成でき、それに内蔵されたアニメーション効果で斬新な視覚表現を提供する以外、産業用IoTで常に使われた通信プロトコル：MQTT及びOPC UA、HMIとデータベースへ直結する機能、及び300種類以上の通信プロトコル等の高度な統合機能も提供されています。

今回はcMTシリーズのスマートHMIに7インチのcMT3072、及び10.1インチのWi-Fi型cMT3103をラインナップしました。遠隔監視とマルチスクリーン機能を通じ、ユーザーはcMT-iV5、スマートフォン、タブレット或いはPCでのcMT Viewerソフトウェアを使用してcMTシリーズHMIに接続して監視することができ、またはスマートフォンでバーコードスキャナー機能を使用、メディアを再生、IPカメラ機能を使用することなどができます。



cMT3072 製品特長

  • 高性能HMI
    Dual-Core Cortex-A9 1GHz CPU、4GB Flash、1GB RAMを搭載します。
  • 広視野角、IPS方式LCD
    広視野角で高品質な発色特性を持つIPS方式の高解像度(1024 x 600ピクセル)LCDを採用し、左右の視野角が広く、色度変移が少ないので、HMIの設置位置が高い/低いにもかかわらず使用できます(T:85°/ B:85°/ L:85°/ R:85°)。
  • 広い入力電圧範囲
    入力電圧の許容範囲は10.5V～28VDCで、各種の環境に取り付けることが可能です。
  • 数多くの通信プロトコルをサポート
    300種類以上の通信プロトコルをサポートし、異なるメーカーのPLCやコントローラに接続することができます。
  • MQTTとOPC UAをサポート
    産業用IoT標準通信規格MQTTとOPC UAサーバー/クライアントを内蔵し、それにAmazon AWS IoTに直結することができ、別途MQTTサーバーを構築する必要がなく、直接にリーズナブルで信頼性のあるAWS IoT MQTTサーバーを使用することができます。
  • 各種I/Oポートが完備
    ダブルイーサネットポート、USB 2.0(Aタイプ)ポート x 1、Con.A – COM2: RS-485 2W/4W / COM3: RS-485 / CAN Bus、Con.B – COM1/COM3: RS-232があります。
  • 高安定性
    特殊の防水マウント穴設計で、マザーボードを水の浸入から守ります。それに、マザーボードのPCB保護コーティング及び電源部絶縁があり、各種の厳しい作業環境でも安定的に稼動することを確保します。
  • EasyAccess 2.0リモートアクセスサービス
    EasyAccess 2.0ライセンスが内蔵されており、別途EasyAccess 2.0アクティベーションカードを購入する必要がありません。



cMT3103 製品特長

  • Wi-Fiインターフェース
    cMT3103にはWi-Fiインターフェースがあり、WiFi機能を通じれば、HMIが工場のどこにいても、他の装置と接続することができます。
  • 高性能HMI
    Dual-Core Cortex-A9 1GHz CPU、4GB Flash、1GB RAMを搭載します。
  • 高解像度LCD
    高解像度(1024 x 600ピクセル)LCDを装備し、左右の視野角が広く、各種の設置環境に適します(T:60°/ B:60°/ L:70°/ R:70°)。
  • 数多くの通信プロトコルをサポート
    300種類以上の通信プロトコルをサポートし、異なるメーカーのPLCやコントローラに接続することができます。
  • MQTTとOPC UAをサポート
    産業用IoT標準通信規格MQTTとOPC UAサーバー/クライアントを内蔵し、それにAmazon AWS IoTに直結することができ、別途MQTTサーバーを構築する必要がなく、直接にリーズナブルで信頼性のあるAWS IoT MQTTサーバーを使用することができます。
  • 各種I/Oポートが完備
    ダブルイーサネットポート、USB 2.0(Aタイプ)ポート x 1、Con.A – COM2: RS-485 2W/4W / COM3: RS-485 / CAN Bus、Con.B – COM1/COM3: RS-232があります。
  • 高安定性
    特殊の防水マウント穴設計で、マザーボードを水の浸入から守ります。それに、マザーボードのPCB保護コーティング及び電源部絶縁があり、各種の厳しい作業環境でも安定的に稼動することを確保します。
  • EasyAccess 2.0リモートアクセスサービス
    EasyAccess 2.0ライセンスが内蔵されており、別途EasyAccess 2.0アクティベーションカードを購入する必要がありません。
