iR-ECAT EtherCAT通信カプラ

製品紹介

EtherCAT(Ethernet for Control Automation Technology)は、高性能で効率的なイーサネットベースのフィールドバスシステムで産業用ネットワークに適しています。

製造現場では産業用イーサネットが普及しはじめていますが、更にレスポンスが向上したEtherCATに対応した製品として、Weintekはこのたび、iRシリーズにiR-ECAT通信カプラを新規追加しました。

iR-ECATは、各種iR シリーズI/Oモジュールを備えたEtherCATスレーブです。

EtherCATのネットワーク設定は、iR-ECATのESI(EtherCATスレーブ情報ファイル)からインポートすることが出来ます。

iR-ECATは、ETG（EtherCAT Technology Group）規格であるETG5001に準拠しており、設定も使用も簡単でEtherCATシステム統合に最適なツールです。

iR-ECAT製品特長

• 通信速度が速く高性能
  EtherCATは、一般の産業用フィールドネットワークとは異なります。従来のフィールドネットは、データを転送するのにノードごとにデータ処理が必要なため、低い帯域利用効率となっているのに対し、EtherCATネットワークは、データが順番にノードを通過する際、すべての出力処理と入力処理を行うため、非常に効率的で高速な制御を実現しています。iR-ECATは、専用チップでEtherCATデータを処理するので応答速度が速く、非常に効率の良いネットワークの構築が可能です。

• フレキシブルなネットワークトポロジー
  バス型、ツリー型、スター型のトポロジーをEtherCATはサポートしています。
  iR-ECATには、２個のEternetポートがあり、イーサネットスイッチやハブを使う必要はありません。

• 設定が簡單
  iR-ECATを使う場合、ロータリースイッチだけでノード ID の設定ができ、LAN ケーブルを接続すれば設定は完了です。
  設定時間の節約ができ、メンテナンスも容易です。

• 各種iRモジュールを組み合わせての使用
  iR-ECATは、さまざまなアプリケーションに対応出来るように、各種iRシリーズI/Oモジュールと組み合わせて使用することが可能です。
  Weintek独自のibus技術によって、I/Oモジュールの応答速度がEtherCATの性能を担保します。
  また、iRシリーズはPLCのスロット数や固定リモートI/Oのハードウェアの制限を受けることなく、柔軟にI/Oモジュールを追加することが出来ます。

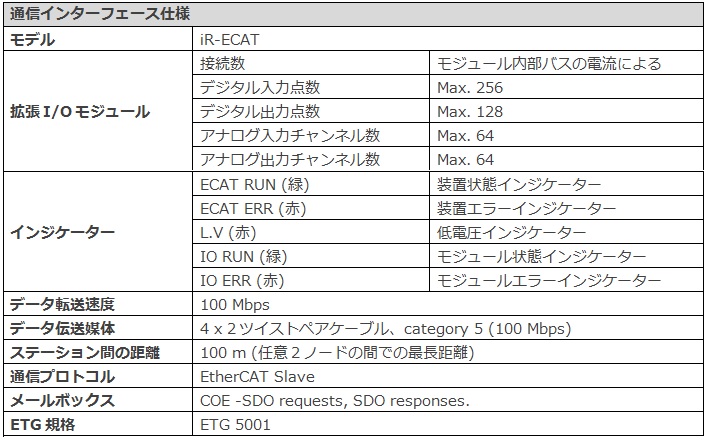

製品仕様

EtherCAT®とは、ドイツのベッコフオートメーション(Beckhoff Automation GmbH)がライセンスを供与した登録商標であり、特許取得済みの技術です。
