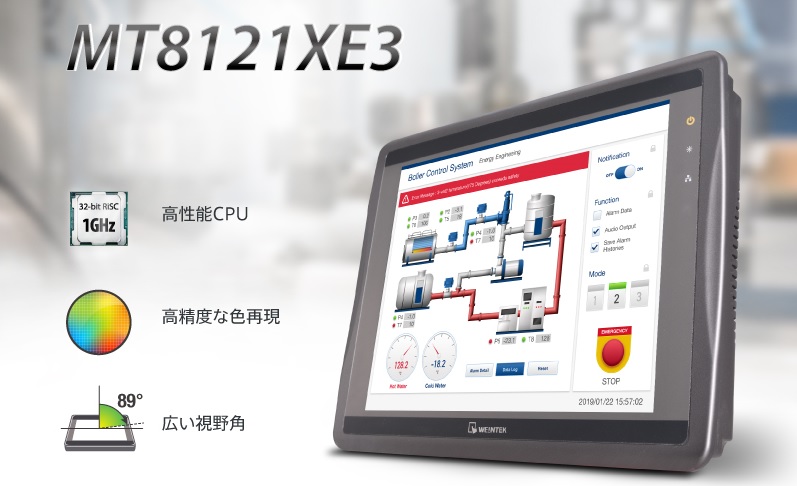

MT8121XE3 – 高解像度で広視野角の12インチIPS方式ディスプレイ搭載HMI

by ·

製品紹介

ラージサイズHMIは、単に装置監視・操作に用いられるだけでなく、現場で生産情報を視覚的に見える化にも使用されています。しかし、従来のTFT液晶ディスプレイは視野角がそれほど広くなかったことからHMIの設置や用途が限られていました。Weintekは、このような問題を解決するために広い視野角を持つIPS方式LCDを採用したラージサイズHMI：MT8121XE3をリリースしました。

MT8121XE3は、画面サイズ12.1″で筐体に強化プラスチックを採用し、高性能な1GHzプロセッサ及び1024×768解像度のIPS方式LCDタッチスクリーンを搭載しています。また、I/Oポートも豊富でCOMポート、Ethernetポート、USB Client/ Hostポート、SDカードスロットを備えています。ソフトウェアは、多くの産業用プロトコルをサポートしているだけでなく、ネットワークカメラ、USBカメラ、VNC Viewerなど各種映像表示機能もサポートしています。IPS方式ディスプレイを使用することで映像の色彩表現がより繊細でありながら89度（全方向）と広い視野角のHMIとなり、更に多くの用途、設置が出来るようになりました。

Weintekは、常にユーザーの制御システム統合が簡素化出来るように、ユーザビリティに配慮し、継続してHMI技術の向上と使い勝手の良い機能を提供していきます。



MT8121XE3製品特長

  • 高性能XEシリーズ仕様
    高性能32-bit 1GHz CPU、256MB Flash、256MB RAMを搭載。
  • 高解像度IPS液晶ディスプレイ
    12.1インチ、解像度1024 x 768ピクセル、上下左右178度の広視野角。
  • 豊富な通信・IOポート
    USB 2.0 Host/Clientポート、SDカードスロット、Ethernetポート、COMポート
    (COM1: RS-232/RS-485 2W/RS-485 4W COM3: RS-485 2W)。
  • 数多くの通信プロトコルをサポート
    300種類以上の通信プロトコルをサポートしており、異なるメーカーのPLCやコントローラに接続することができます。
  • 高信頼性
    産業用レベルの耐久性と信頼性を確保するため、マザーボードは腐食防止コーティング、電源部は絶縁を行っています。



ソフトウェアバージョン: EBPro V4.00.01以降
