SQL Query

by weintek-forum · 公開済み 12月 20, 2017 · 更新済み 12月 20, 2017

アパレル縫製工場がインダストリー4.0時代に向かって、本来の同じ仕様の洋服を大量に製造することから、各顧客のニーズに応じて多くの異なる仕様の洋服を製造することになっています。これにより、洋服の仕様に基づいて布帛、染料、ミシン、ロボットアームなどの生産原料・設備を調整しなければなりません。同時に、生産履歴をERPシステムにアップロードし、購買、営業などのプロセスと統合し、受注・生産指示の発行・原材料の購入・生産後の製品配達などの一貫作業を行う必要があります。

課題：

異なる製品に対し、設備のパラメータ及び使用する布帛を自動調整
工場側の設備の生産データをプラットフォームにアップロードし、ERPシステムに統合
現場の生産状況に応じ、即時に生産ラインを調整

ソリューション：Weintek HMIのSQLクエリ機能を使用

HMIとSQLサーバーを接続し、オンラインでレシピ(配合表)を更新
HMIとSQLサーバーに通じてERPシステムと統合
現場側の職員はHMIでSQLクエリ機能を使用して現状をSQLサーバーにアップロードし、サーバーが更新してから、現場での配置を変更

オンラインで配合を更新

HMIでクエリコマンドを設定した後、HMIはSQLデータベースからレシピ(配合表)を取得できます。管理者は各仕様に対しSQLデータベースサーバーで当該仕様が使用する設備パラメータ、原材料を選択し、イーサネットに通じて同時に異なる設備のHMIに送信してから、個別にPLCに送信することができます。

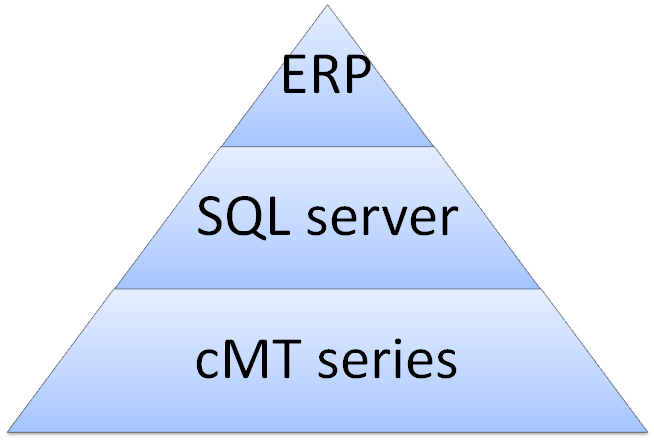

SQLデータベースとERPシステムの統合

HMIがPLCの生産データを収集した後、生産履歴をSQLクエリに通じてSQLデータベースにアップロードします。SQLデータベースを使用するので、IT人員は簡単にERPシステムに統合することができ、垂直統合が求められます。

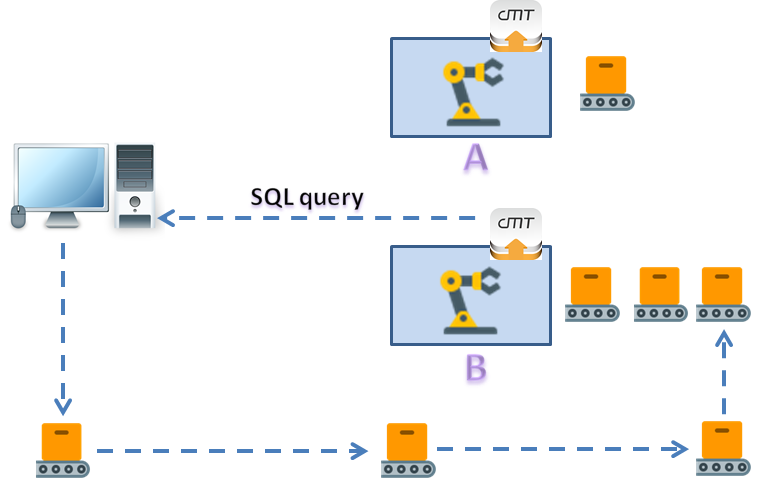

現場での即時配置

現場側の職員はHMIでSQLクエリを使用し、現場の状況に応じて即時に生産ラインの配置を調整することができます。例えば、AとBの2本の生産ラインがあり、B生産ラインの生産速度がA生産ラインより速い場合、作業員はHMIを通してより多い原材料を調達してB生産ラインで生産することができます。それに仕上がった製品を運搬するため、もっと多くの運搬車が必要です。
