”一鍵” 匯入標籤表,全面控制Siemens PLC



用戶在設計HMI專案時,PLC Tag Table與Program Block的匯入動作常碰到PLC位址與HMI暫存器位址對應上的麻煩。以Siemens S7-1200/1500為例,客戶必須在TIA Portal的PLC專案檔案裡,分別將所需的PLC Tag Table與Program Block一個一個勾選並匯出後,再個別匯入至HMI的工程檔案。此繁複的動作耗費不少設計專案的時間。

威綸科技工程軟體:EasyBuilder Pro是整合Siemens S7-1200/1500標籤表最完整的開發平台,不但支援S7-1200/1500的使用者定義資料型態(UDT)、預設的資料結構(Default Data Structure)、PLC Tag:[I]Input、[M]Bit Memory、[Q]Output等,現在客戶僅須”一鍵”將TIA Portal的PLC專案匯入至EasyBuilder Pro工程檔案後,即可使用原PLC專案上所有的PLC Tags與Program Block,大幅提升客戶端專案開發效率。

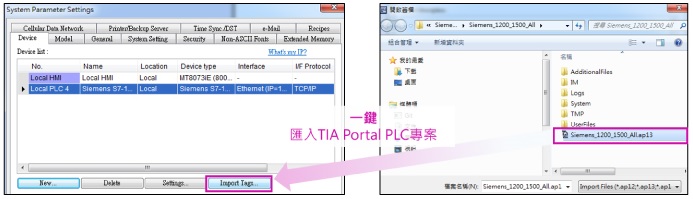

  • 一鍵匯入TIA PortalPLC專案,立即取得所有PLC Tag TableProgram Block

用戶一鍵匯入TIA Portal的PLC專案至EasyBuilder Pro工程檔案並選取欲使用的PLC Tag Table與Program Block後,會自動對應至EasyBuilder Pro的Siemens S7-1200/1500 驅動PLC的預設暫存器位址,即完成匯入。

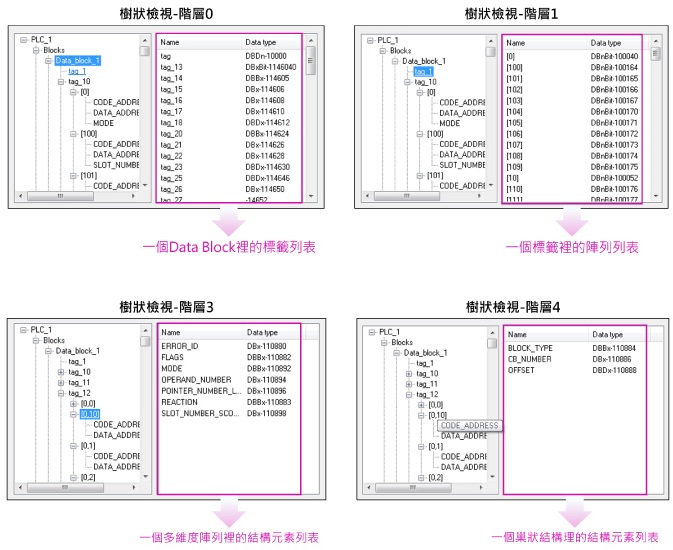

  • 樹狀檢視多維度陣列與巢狀結構的標籤表

由於EasyBuilder Pro能完整支援TIA Portal的PLC多維度陣列與巢狀結構,因此用戶能以樹狀方式檢視所有標籤的多維度陣列與巢狀結構。相較上一代的EasyBuilder Pro版本,僅能對應單維度陣列與單層的結構,此版本的EasyBuilder Pro功能更加完善,能完全對應複雜的PLC位址架構。



附註:

  • 本標籤表匯入功能,目前已可支援最新TIA Portal 13與14的版本。威綸科技研發團隊會持續研發,提供整合Siemens S7-1200/1500標籤表最完整的開發平台。
  • EasyBuilder Pro支援版本:V5.07.02或以上版本。(下載EasyBuilder Pro)
