新一代遠端控制解決方案: HMI+CODESYS+I/O模組

by · Published · Updated

產品介紹

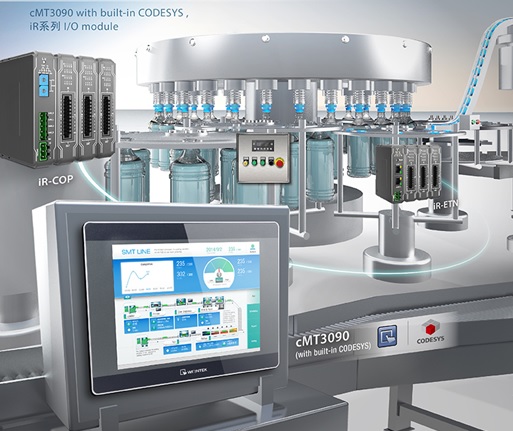

包含CODESYS的cMT3090是內建符合IEC61131-3 可程式邏輯控制器(PLC)控制架構的高效能人機介面，搭配iR系列I/O 模組，更緊緻的設計與彈性的組合方式，提供您新一代的控制解決方案。

cMT3090+CODESYS為HMI＋PLC的整合性產品，將高性能的cMT系列人機介面及CODESYS控制系統完美結合，藉由雙核心CPU運行兩個獨立的作業系統，在一台人機介面上，可同時運行操作介面功能，又可高效能執行控制邏輯，兩者效能獨立，不互相影響。操作介面功能擁有精緻的圖形介面、多元的整合功能 (例如直接連接資料庫、OPC UA及 MQTT)；CODESYS控制系統支援自動化標準IEC61131-3，可使用FBD/LD/IL/ST/SFC/CFC等不同語言進行控制，提高控制系統的開發彈性。

cMT3090+CODESYS的架構在顯示方面，可以透過獨家的內部通訊架構，快速取得控制資訊，也可同時協助CODESYS控制系統與其他系統連接，例如資料庫、他廠牌控制器，可分擔控制系統的通訊工作。在控制系統方面，專屬的乙太網路與CAN bus介面，擁有穩定且高效率的傳輸功能，可滿足各類型的自動化需求。

iR系列I/O模組為威綸科技新的產品系列，透過模組化的設計，搭配不同的耦合器 (Coupler) 即可接上不同的標準總線通訊系統，如CANopen或MODBUS TCP/IP，標準的通訊協議可相容現有的所有控制系統。耦合器所連接的 I/O 模組，可快速的插入安裝，再加上專利卡扣設計，能避免在高震動環境下模組鬆脫的可能。彈性的I/O組合方式，可減少不必要的I/O接點，降低系統建構成本。此外，iR系列獨家的IBUS技術，不僅擁有極高的抗干擾特性，亦擁有即高效能的通訊效率，確保在最短的時間內正確更新I/O的狀態

cMT3090+CODESYS 除了搭配iR系列I/O模組之外，亦可以搭配其他廠家的CANopen或Modbus TCP/IP I/O 模組使用。



cMT3090+CODESYS 產品特色

  • 減少系統架構複雜度
    使用cMT3090+CODESYS架構後，不再需要額外的PLC，應用上更有彈性。
  • 即時作業系統
    威綸獨到的雙作業系統架構，能確保顯示與控制系統兩者獨立作業，即使設計的畫面再複雜也不會影響控制邏輯。搭載的CODESYS 使用即時作業系統，確保控制邏輯不被隨意打斷。
  • 專用乙太網路與CAN bus
    乙太網路 (LAN1) 與CAN bus專屬於 CODESYS控制系統，確保控制的即時效能。
  • 中高階控制效能
    位元操作僅需約10ns，媲美中高階控制器系統效能。
  • 高效內部通訊
    精心設計的通訊架構，即使是雙作業系統架構，顯示與控制系統仍可高速交換資料，亦可從顯示系統上設定/更新控制系統對應的工程專案。
  • 延續 cMT 高功能特色
    支援豐富的圖庫與超過300種的通訊協議，支援MQTT與OPC UA，可使用 EasyAccess 2.0 遠端存取服務



iR系列產品特色

  • 模組化彈性設計
    可使用不同的耦合器搭配不同的I/O模組，亦可調整所需的I/O接點數量。
  • 精巧的體積
    小而精巧的體積可容納更多的I/O接點數量，可減少控制系統體積，簡化佈線的複雜度。
  • 支援CANopen以及MODBUS (TCP/IP)
    使用成熟的CANopen及MODBUS (TCP/IP)通訊協議，可連結大部分的控制系統。
  • 搭載IBUS高效率通訊架構
    高抗干擾與高效能的通訊特性，使用10個以上的模組時，仍可在毫秒間取得所有資料。
  • 插入式IO接點
    無螺絲設計在安裝時可加快安裝效率，並改善使用傳統螺絲固定可能導致的鬆脫現象。
