cMT診斷器

當使用者在設計與使用cMT系列的HMI時,可能會碰上工程檔案較複雜,導致不容易驗證HMI的輸出結果或找出錯誤。這時可以使用cMT的診斷器,可以在連線模擬、離線模擬、或是在cMT的HMI上,監控或修改HMI與PLC的數據。

cMT診斷器可以用來:

  • 確認工程檔案各個視窗上物件的數值
  • 查看未使用在物件裡的暫存器數值
  • 巨集debug
  • 檢查在cMT HMI上的通訊錯誤



如何啟用診斷器:

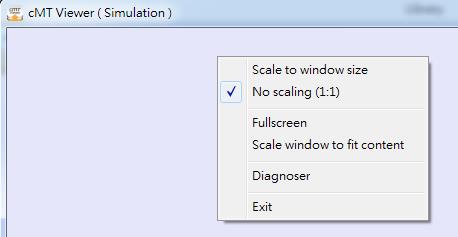

在cMT Viewer的視窗上任一處點擊滑鼠右鍵,即會出現診斷器的選項。

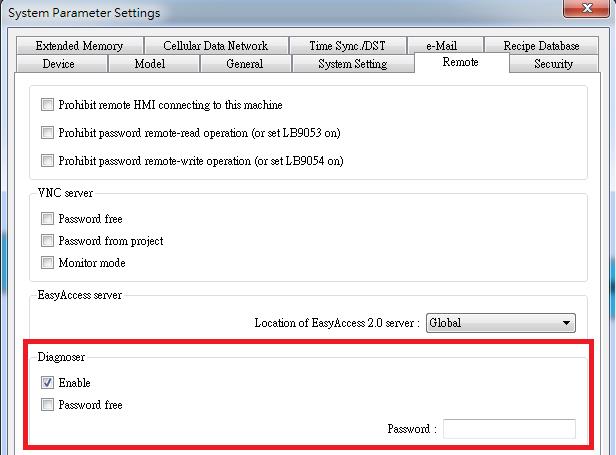

如果要監控cMT HMI,必須先到[系統參數設定]=>[遠端]下啟用診斷器。可設定需要密碼與否。



確認工程檔案各個視窗上物件的數值:

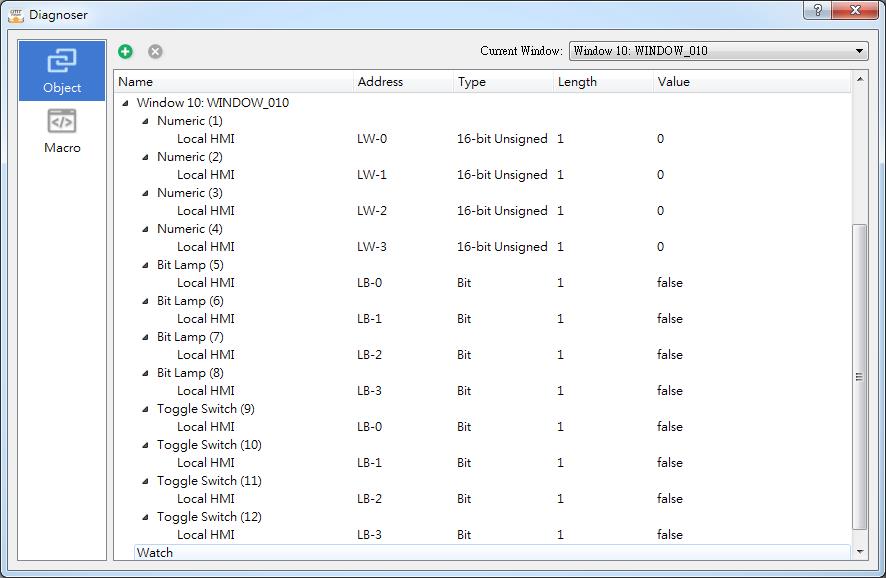

在該視窗上的物件將會被列出。不過未使用暫存器的物件,如功能鍵,不會被列出。

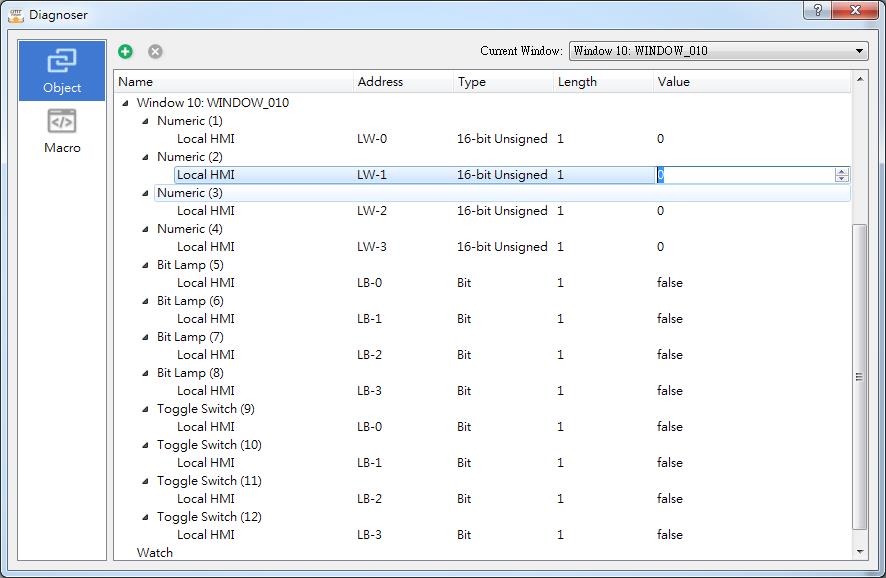

同時可以更改物件的值



查看暫存器的值:

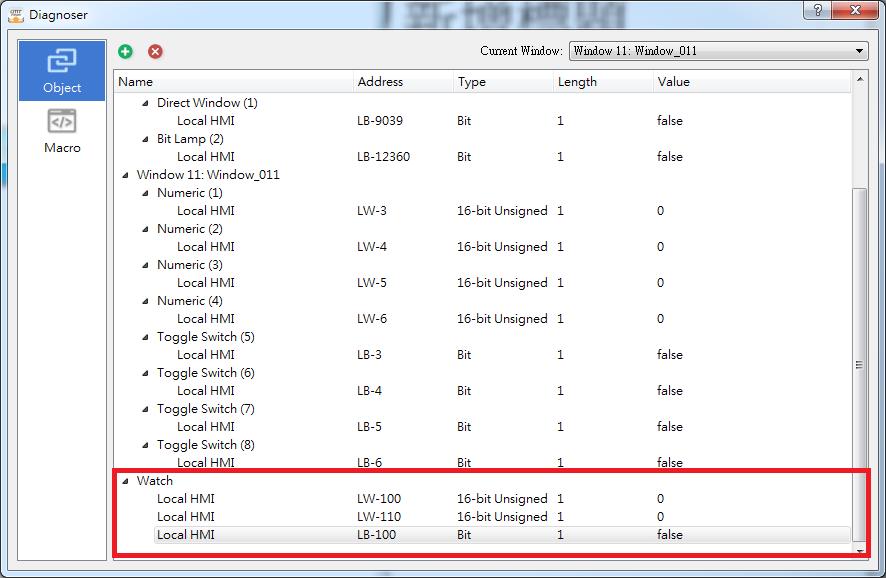

如果是沒有在視窗物件上使用的暫存器,但有被用在資料取樣、事件(警報)、巨集等地方,可以透過Watch來新增暫存器地址。



巨集除錯:

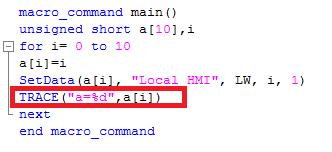

搭配巨集的TRACE函數

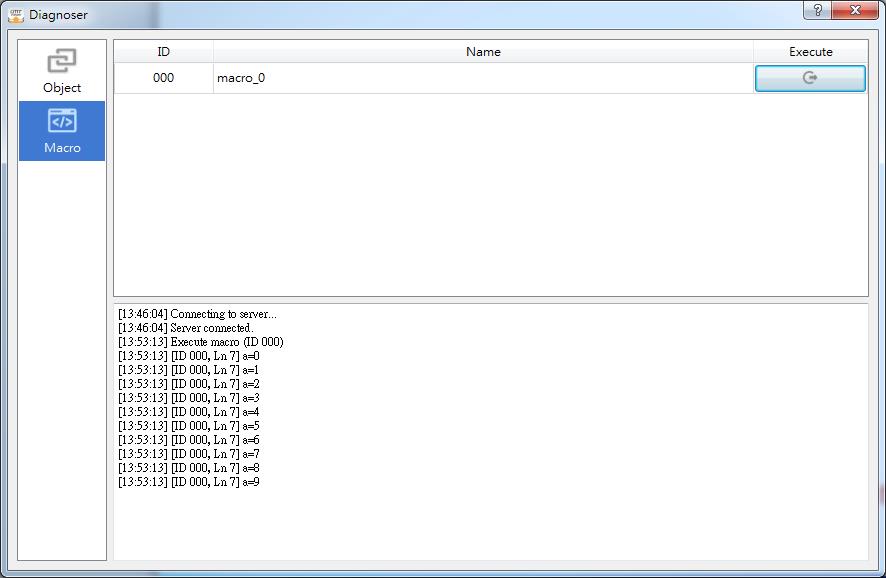

在診斷器的Macro頁面執行巨集,可以輸出TRACE函數的結果。(關於TRACE函數的使用,可以參照EasyBuilder Pro使用手冊的第18.14章節)



檢查cMT HMI與PLC之間的連線:

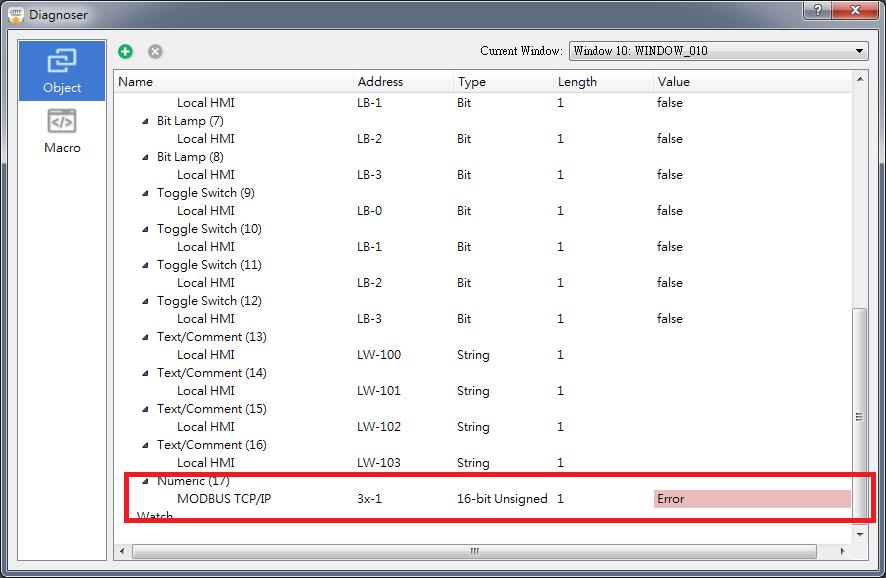

透過診斷器連到cMT HMI,若有不能通訊的PLC暫存器,在數值欄位會顯示Error。使用者可以透過診斷器找出通訊有問題的PLC暫存器。



支援機種: cMT系列 (不包含cMT Gateway系列)
軟體版本: EasyBuilder Pro V6.00.01或以上版本(下載)
