動態刻度

動態刻度物件可根據您的偏好,產生對應的刻度及數值,並且提供在HMI上隨時調整刻度數值上下限的功能!可與錶針、棒圖、XY曲線圖等搭配,讓您的人機功能更強大!

實際應用

在工控產業相當常見的三用電表,一個裝置可做三種應用,用來測量電壓、電流和電阻值。透過 [動態刻度] 功能,就可在HMI上利用一個錶針物件達成顯示各種刻度的應用。如下圖所示,利用 [動態刻度] 自由改變圖表上下限的功能,在HMI上就可用一個物件表示不同測量模式的刻度。如此一來,將會大大的減少HMI畫面上物件的設置,簡化Project的設計。



讓我們來看看以往Project設計三用電表時和現在有什麼不同吧!

以往設計方式

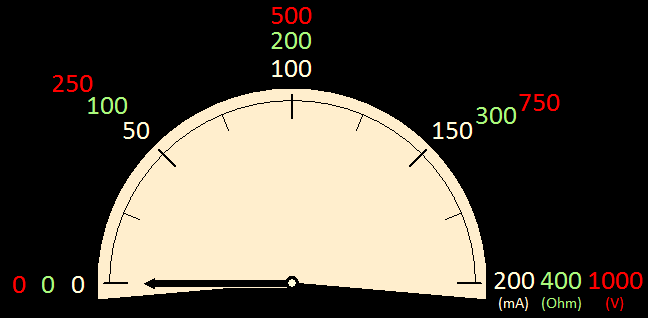

由於無自動調整刻度的功能,所有的刻度數值需事先規劃。











新的設計方式

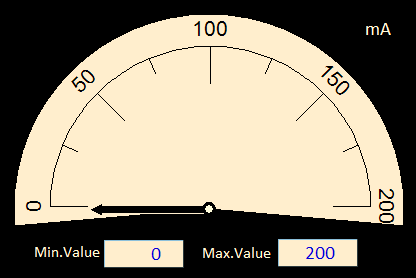

在HMI上可自由改變刻度,數值不須事先規劃,物件的設計更精簡。
