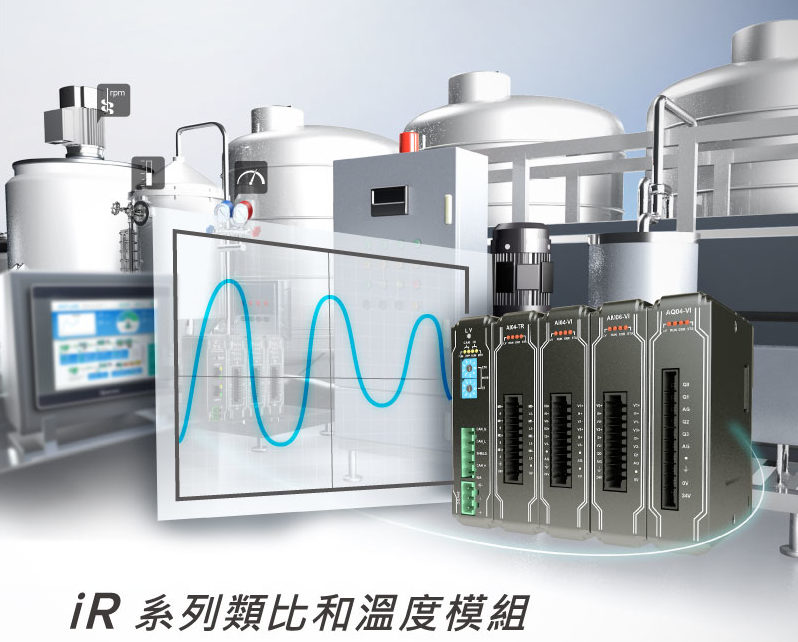

iR系列類比和溫度模組

產品介紹

2018年上半年,威綸科技推出了HMI+CODESYS+數位I/O模組的高效能控制解決方案,獲得廣大用戶迴響。為了更貼近工業多樣化的應用,威綸科技持續研發,進一步推出了iR系列新產品: 類比I/O模組以及溫度模組。依據系統需求,使用者可類比I/O模組以及溫度模組,擷取系統的類比訊號(電壓、電流、溫度),透過人機或控制器運算後,再輸出類比訊號控制其他系統元件。iR系列提供多個實用的功能特點,將以往需依靠PLC中複雜程式處理的部分,以簡單的設定取代之,可幫助用戶節省可觀的開發時間。

iR系列類比模組根據功能配置,共有以下四種款式:

iR-AI04-VI 類比輸入(4通道)
iR-AQ04-VI 類比輸出(4通道)
iR-AM06-VI 類比輸入(4通道)+類比輸出(2通道)
iR-AI04-TR 溫度輸入(4通道)



產品特色

類比輸入模組

  • 單一通道多種模式
    單一通道可選擇數種電壓、電流模式( -10~+10V, -5V~+5V, 1~5V, -20~20mA, 4~20mA),適合各種應用。

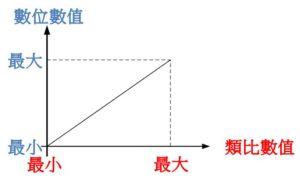

  • 使用者自定比例轉換
    內建比例轉換功能,可輕易地將類比數值轉換成對應的數位值,不再需要在PLC撰寫複雜的轉換程式。
  • 輸入濾波功能
    模組內建濾波使系統可以得到較穩定且平滑的類比值,以達到更佳的控制效果。
  • 斷線偵測
    輸入通道在1-5V / 4-20mA模式時,如模組偵測到斷線,會產生相對應的通道警報。
  • 快速轉換模式
    每通道類比輸入的轉換時間為2ms。另外也提供快速轉換模式,可以在使用單一通道時,達到最快為500us的轉換時間。

應用案例:超音波水位偵測

水位偵測應用中,水面波動所導致的數值不穩定,常容易造成誤動作和誤警報。類比輸入模組的濾波功能可過濾雜訊,加上低轉換時間將提供更穩定又快速的類比數據。內建的使用者自定比例轉換功能,可輕易的將類比訊號轉換成所需要的數位值。而斷線偵測功能在斷線時提出警報,供現場人員即時視察。



類比輸出模組

  • 單一通道多種模式
    單一通道可選擇多種模式(-10~+10V, -5V~+5V, 1~5V, -20~20mA, 4~20mA),適合各種應用。
  • 使用者自定比例轉換
    內建比例轉換功能,輕易的將類比訊號轉換成所需要的數位值,不再需要在PLC撰寫複雜的轉換程式。

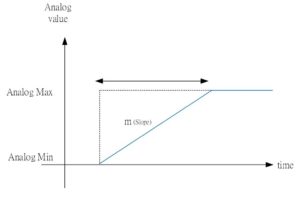

  • 線性輸出(緩起動)
    支援緩啟動功能,可以設定 ”輸出更新時間”,緩和地增加或減少輸出,降低可能的系統衝撃。
  • 電壓短路與電流開路偵測及保護
    電壓輸出短路或者電流輸出開路時,模組自動進入自身保護模式,會報警並且關閉輸出。

應用案例:壓力控制

在恆壓系統中要保持水壓的穩定,可先以類比輸入模組蒐集來自壓力感測器的訊號,並在程式計算後,由類比輸出模組輸出訊號至變頻器以控制泵的速度。訊號輸出時可利用線性輸出(緩起動),緩和地增加或減少輸出,避免水鎚作用,延長系統的壽命。



溫度輸入模組

  • 支援市面上大多數熱電偶(Thermocouple)與測溫電阻體(RTD)
熱電偶 J,K,R,S,T,E,N,B,C,L,U,TXK/XK(L),TBP/BP(A-1),TBP/BP(A-2),TBP/BP(A-3),M
測溫電阻體 PT100, PT1000, LG-N1000, Ni100, Ni1000, Cu50, Cu100
電壓輸入 ±2V, ±1V, ±0.5V, ±0.25V, ±125mV
電阻輸入 0-3000Ω、0-300Ω
  • 自定義溫度曲線
    除內建多種熱電偶(Thermocouple)與測溫電阻體(RTD)傳感器型式的溫度表,也支援使用者自定義電組溫度表。因此即使所使用傳感器型式不在已內建的清單中,使用者可自行建構傳感器電阻與溫度的對應關係,仍然可以使用溫度模組取得該傳感器溫度值。
  • 輸入濾波功能
    內建濾波功能讓系統可以得到較穩定且平滑的溫度值,以達到更好的控制效果。
  • 斷線偵測
    模組可偵測到通道與傳感器接線是否正常。如傳感器斷線,模組會產生相對應的通道警報。

應用案例:空調系統

空調系統利用溫度模組偵測環境溫度,由PLC進行PID運算,再輸出到類比輸出模組控制變頻器和壓縮機,以達到室內穩定舒適的溫度。溫度模組有內建數位濾波,可得到較平滑的溫度值,不會漂浮不定。溫度感測器斷線時也可以立即發出斷線警報,以立即做出應變處理。

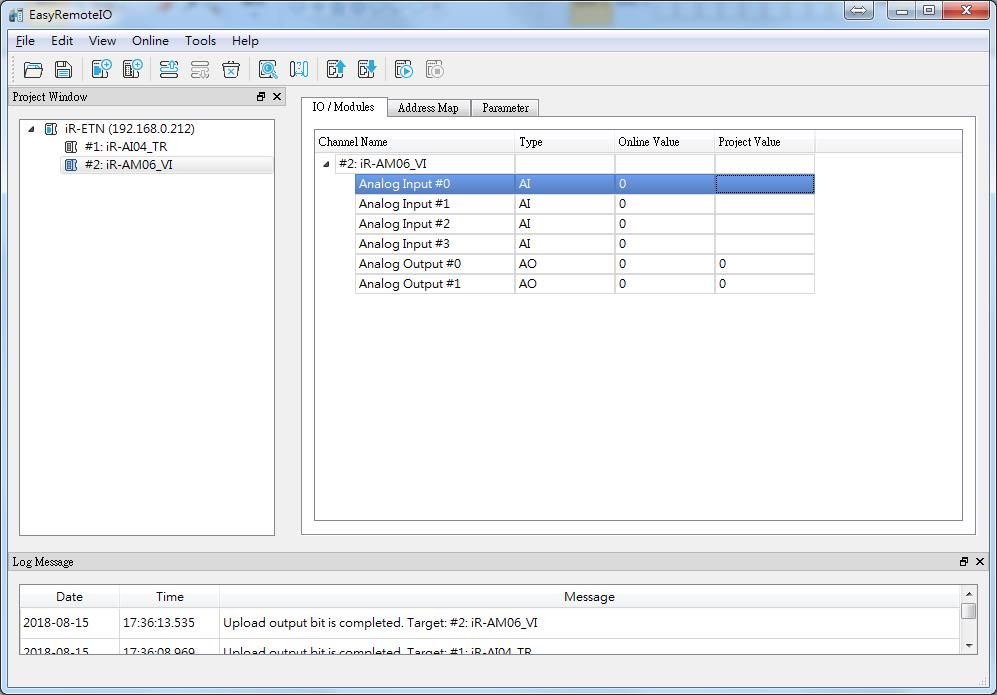

同場加映:EasyRemoteIO

EasyRemoteIO軟體提供PC端直接對所有iR系列產品做參數設定以及監控,友善的介面讓iR系列產品更易於使用,讓使用者對於iR產品的操作能快速上手。
