iR-ETN40R 乙太網路 I/O 模組

產品介紹

iR-ETN40R是一款可擴充式乙太網路遠端I/O模組,支援Modbus TCP/IP與EtherNet/IP工業網路協議,內建24點數位輸入(包含4點高速輸入)和16點繼電器輸出通道。其I/O配置描述文件可以利用EasyRemoteIO軟體直接產生,能協助您以高效率、低成本的方式,輕鬆建置現代化的自動控制系統。

產品特色

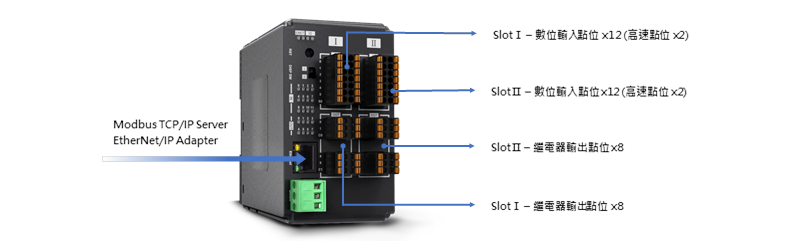

  • 緊湊多合一設計

iR-ETN40R內建MODBUS TCP/IP Server與EtherNet/IP Adapter協議,提供24點數位輸入和16點繼電器輸出。除了內建的I/O外,可擴充式設計允許iR-ETN40R依需求增加數位、類比I/O、溫度輸入及運動控制模組,提高系統規劃的彈性與靈活性。另外,輸出、輸入點位皆使用可插拔式歐規端子台,讓配線簡單又有效率。

  • 高速輸入點位

iR-ETN40R提供高速輸入點位,滿足高速應用的需求。高速點位總計4點,可彈性調配為20kHz高速計數器輸入(4點)或是10kHz A-B相編碼器訊號輸入(2組)。

  • 專屬內建功能
  • 停止輸出

iR-ETN40R內建RunStop Pin功能可以指定一個輸入接點,當在輸入接點收到訊號時,立即停止所有輸出。應用上,可將停止開關連接至該指定輸入點位,當按下停止開關時,便能於第一時間暫停輸出運作。

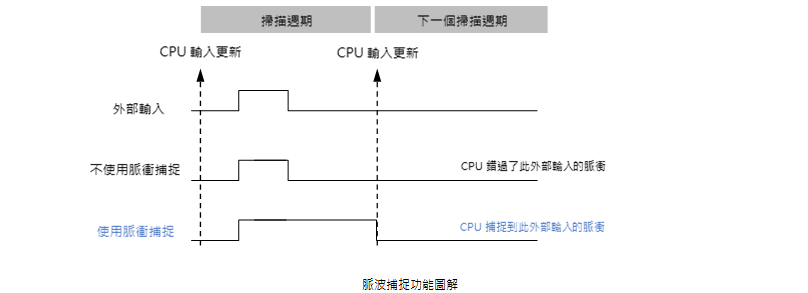

  • 脈衝捕捉

在一次掃描的期間內發生的高速脈衝訊號,可以保持到下一次控制器的掃描,確保不會漏接訊號。

  • 快速產生設備描述文件

利用EasyRemoteIO軟體可以直接讀取iR-ETN40R產生I/O配置描述文件,這些文件可以匯入裝置規劃軟體中使用,省去繁瑣的I/O設定工作。EasyRemoteIO可產生的文件格式有:

(1) EasyBuilder Pro專屬標籤檔案: 可以匯入到Weintek 的HMI規劃工具EasyBuilder Pro中使用。

(2) PLCopen XML: 可以匯入到CODESYS規劃工具中使用。

(3) EDS檔案: 可以匯入到EtherNet/IP Scanner設備中使用。
