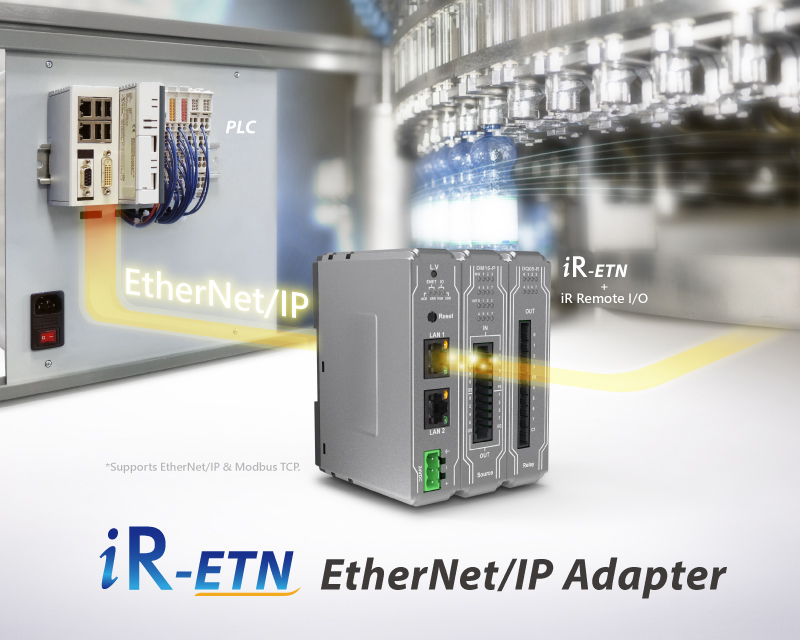

iR-ETNのEtherNet/IP対応

IIoT市場の成長に伴い、IIoT向けプロトコルへのサポートは工業制御製品に欠かせない一部となっております。現在数多くのIIoT向けプロトコルの中では、EtherNet/IPがリードしています。それに応じて、WeintekのリモートIOモジュールiR-ETNは、EtherNet/IPプロトコルへの対応を新規追加しました。これで市場上でのEtherNet/IPへのリモートIOの需要に応えられます。

EtherNet/IP通信モード

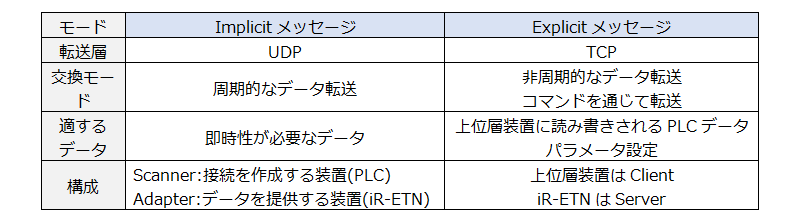

EtherNet/IPの通信方式は2種類に分けられ、異なるタイプの需要に応えられます。

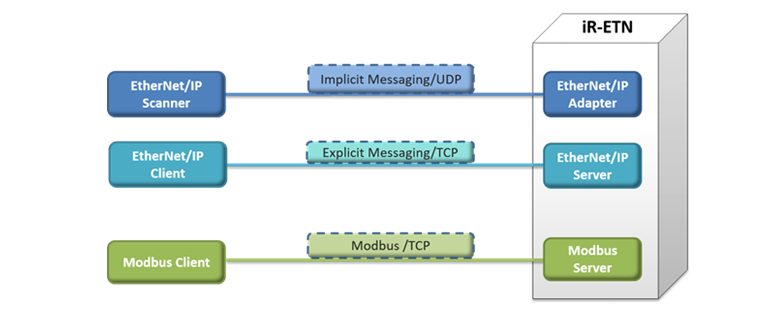

iR-ETNは2個以上のEtherNet/IP、2モードをサポートするだけでなく、本来のModbus-TCPプロトコルへの対応も保ちます。下図をご参照ください:

デュアルEthernetポート(Dual port)

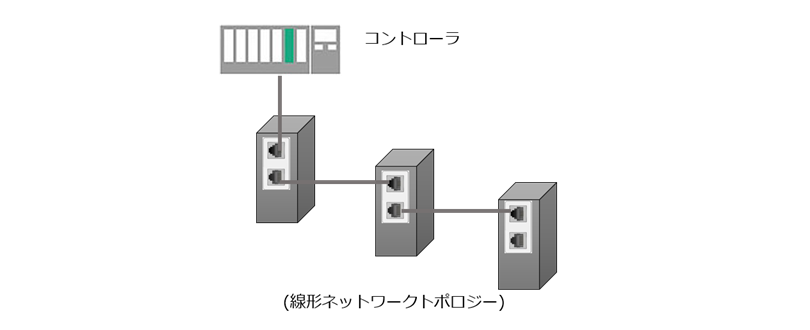

iR-ETNには2個のEthernetポートがあり、スターネットワークトポロジー以外、複数のiR-ETNを接続しEtherNet/IP線形ネットワークトポロジーが構成でき、スイッチングハブをインストール必要もなく、最大の費用対効果を提供します。

EasyRemote IO – EDS Builder

EtherNet/IP対応の装置は全部、標準化の装置記述ファイル(EDS)を提供することが必要で、iR-ETNはEasyRemote IOソフトで”EtherNet/IP EDSを出力する”を実行すれば、目前のモジュール配置に基づき自動的に対応のEDSファイルを生成します。そしてEtherNet/IP ScannerがEDSファイルをインポートすれば、簡易で迅速にネットワークの配置を完了することができます。

バージョン情報

既存のiR-ETNユーザーはソフトウェアとファームウェアバージョンを下記バージョンにグレードアップすれば、iR-ETNはModbus TCPとEtherNet/IPをサポートするようになります。



対応製品バージョン:iR-ETN V1.0.3.0

ソフトウェアバージョン:EasyRemoteIO V1.3.2.0以上
