與Siemens S7-1200/S7-1500 PLC 連線入門

by ·

Siemens S7-1200/S7-1500在世界各地都有廣大的使用者使用此系列PLC，威綸為了能夠與這兩款系列PLC通訊，開發了Siemens S7-1200/S7-1500 (S7CommPlus, Symbolic Addressing) Ethernet驅動程式。這次的影片中將會介紹如何建立一個簡單可連接Siemens S7-1200及S7-1500 PLC的HMI工程檔案。

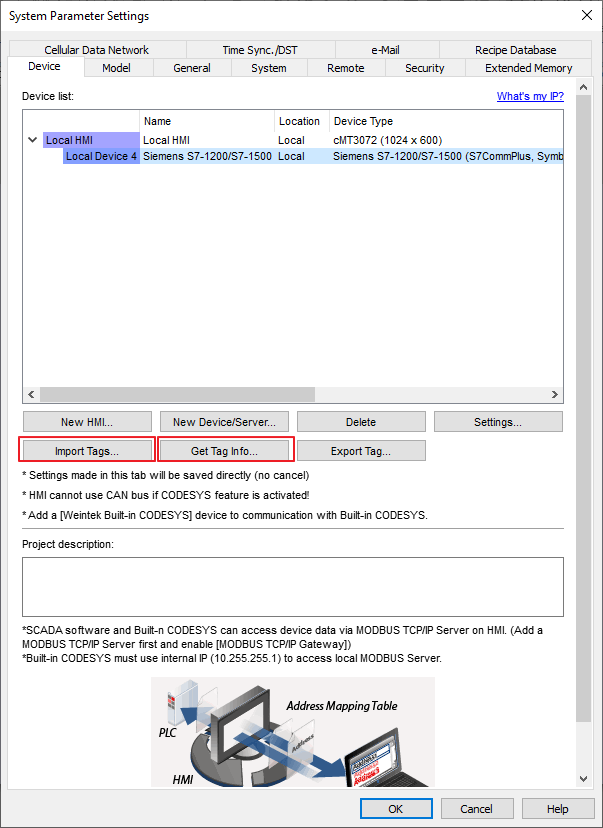

首先，要先把PLC的Tag匯入到工程檔案中。EasyBuilder Pro提供兩種Tag匯入方式：

  1. 直接從PLC取得Tag。

[從PLC取得Tag] 由於是EasyBuilder Pro直接從PLC取得Tag，只要Tag可以取得，代表HMI可以通訊。因此建議若PLC在手邊，請務必優先採用此方式把Tag建立到EasyBuilder Pro工程檔案。

使用此方式時，須注意在TIA Portal軟體，Project的Properties設置 » [Protection & Security] » [Permit access with PUT/GET communication from remote partner] 功能必須啟用。

  1. 匯入TIA Project。

如手邊無PLC，可採用匯入TIA Project方式建立Tag。

使用此方式時，須注意：

a. 在TIA Portal軟體，Project的Properties設置 » [Protection & Security] » [Permit access with PUT/GET communication from remote partner] 功能必須啟用。

b. TIA Project必須編譯過。可使用 [Edit] 選單 » [Compile] 進行編譯。

c. 編譯完畢後，由於EasyBuilder Pro無法在TIA Portal仍開啟該Project的情況下匯入Tag，必須關閉 TIA Project後，Project才能匯入至EasyBuilder Pro中。

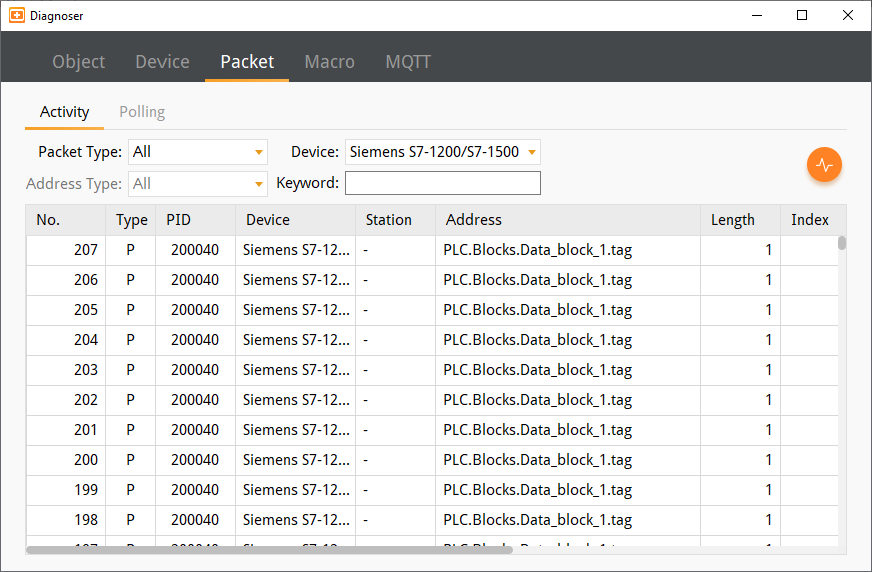

在cMT系列HMI上運行工程檔案時，如有遇到任何通訊上的問題，可使用威綸開發的cMT Diagnoser工具進行通訊檢測。您可在EasyBuilder Pro安裝資料夾下找到cMT Diagnoser工具。雙點擊該應用程式，並切換到 [Packet] 選單進行通訊監測。

適用版本：

cMT/XE/eMT/mTV系列機型搭配EasyBuilder Pro V6.03.02或是更新的版本。
