iRシリーズ アナログ&温度モジュール

by ·

製品紹介

2018年上半年にて、WeintekはHMI+CODESYS+デジタルI/Oモジュールの高効能制御ソリューションをリリースし、多くのユーザーから好評を得られました。産業での多様な応用ニーズに応えられるため、Weintekは引き続き、iRシリーズの新製品: アナログI/Oモジュール及び温度モジュールをリリースしました。システムのニーズに応じて、アナログI/Oモジュール及び温度モジュールを使用してシステムのアナログ信号(電圧、電流、温度)を収集し、HMIまたはコントローラで計算してから、アナログ信号を出力して他のシステムユニットを制御します。iRシリーズは実用性のある特性を提供し、以前ではPLCで複雑なプログラミングで処理しなければならない部分を、簡単な設定で済ませるので、開発の手間を節約できます。

iRシリーズアナログモジュールは、以下4種類の仕様があります:

iR-AI04-VI アナログ入力(4チャンネル)
iR-AQ04-VI アナログ出力(4チャンネル)
iR-AM06-VI アナログ入力(4チャンネル)+アナログ出力(2チャンネル)
iR-AI04-TR 温度入力(4チャンネル)



製品特長

アナログ入力モジュール

  • 複数の入力モードを使用可能
    チャンネルごとに異なる入力電圧、電流モード( -10~+10V、-5V~+5V、1~5V、-20~20mA、4~20mA)に設定でき、各種の応用に応えられます。

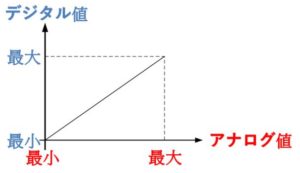

  • ユーザー定義比率変換
    ユーザー定義比率変換機能を内蔵し、簡単に所要するデジタル値を対応するアナログ値に変換でき、PLCで複雑な変換プログラムを書く必要がありません。
  • 入力フィルタ機能
    モジュールにはフィルタ機能を内蔵し、安定かつ平滑なアナログ値を提供でき、よりいい制御効果が得られます。
  • 断線検知機能
    モジュールは入力が断線していることを検出し、対応するチャンネルアラームを生成します。
  • 迅速変換モード
    各チャンネルにおいてのアナログ入力の変換時間は2msです。それに迅速変換モードが提供され、単一チャンネルを使用する時、最速500usの変換時間が得られます。

応用例: 超音波水位検知。

水位検知においては、水面の波動で数値が不安定になり、誤動作と誤アラームを起こしやすいです。アナログ入力モジュールのフィルタ機能でノイズをろ過し、迅速変換モードを加え、安定かつ迅速なアナログ値を提供できます。内蔵されたユーザー定義比率変換機能に通じて、容易にアナログ信号を所要するデジタル値に変換することができます。断線検知機能は接続が切断された際にエラーを出すことができ、現場にいる人員に知らせます。



アナログ出力モジュール

  • 複数の出力モードを使用可能
    チャンネルごとに異なる出力電圧・電流モード( -10~+10V、-5V~+5V、1~5V、-20~20mA、4~20mA)に設定でき、各種の応用に応えられます。
  • ユーザー定義比率変換
    比率変換機能を内蔵し、簡単にデジタル値を対応するアナログ値に変換でき、PLCで複雑な変換プログラムを書く必要がありません。

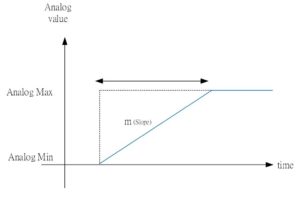

  • 線形出力(ソフトスタート)
    ソフトスタート機能を支援し、”出力更新時間”を設定してソフトに出力を増加/減少でき、システムへの衝撃を低減させます。
  • 電圧の短絡と電流の断線検出及び保護
    電圧出力時に短絡、または電流出力時に断線が発生した場合、モジュールは自動的に保護モードになり、アラームを出し、出力を停止するようにします。

応用例: 圧力制御

恒圧システム内で水圧の安定を維持するために、まずアナログ入力モジュールで圧力センサーの信号を収集し、プログラムで計算してから、アナログ出力モジュールで信号をコンバータに出力してポンプの速度を制御します。信号を出力する際に、線形出力(ソフトスタート)を使用して信号出力のスルーレートを調整することにより、ウォーターハンマーを避け、システムの寿命を延長できます。



温度入力モジュール

  • 多くの市販サーモカップル(Thermocouple)と測温抵抗体(RTD)を対応する
サーモカップル J、K、R、S、T、E、N、B、C、L、U、TXK/XK(L)、TBP/BP(A-1)、TBP/BP(A-2)、TBP/BP(A-3)、M
測温抵抗体 PT100、PT1000、LG-N1000、Ni100、Ni1000、Cu50、Cu100
電圧入力 ±2V、±1V、±0.5V、±0.25V、±125mV
電気抵抗入力 0-3000Ω、0-300Ω



  • ユーザー定義温度曲線
    モジュールには多くのサーモカップル(Thermocouple)と測温抵抗体(RTD)センサーの温度対照表を内蔵する以外、ユーザー定義温度対照表も対応します。よりまして、使用するセンサーの形式が内蔵されたリストにいなくても、ユーザーは依然に温度対照表を定義し、温度モジュールでセンサーの温度値を取得できます。
  • 入力フィルタ機能
    モジュールにはフィルタ機能を内蔵し、安定かつ平滑な温度値を提供でき、よりいい制御効果が得られます。
  • 断線検知機能
    モジュールは温度センサーが断線していることを検出し、対応するチャンネルアラームを生成します。

応用例:エアコンシステム

エアコンシステムは温度モジュールで環境の温度を検知し、PLCでPID計算を実行してから、アナログ出力モジュールに出力してインバータとコンプレッサを制御し、室内の温度を調整します。温度モジュールはデジタルフィルタを内蔵し、より平滑かつ安定な温度値が得られます。温度センサーが断線した時にも直ぐ断線アラームを出すことができ、リアルタイムに応変できるようにさせます。

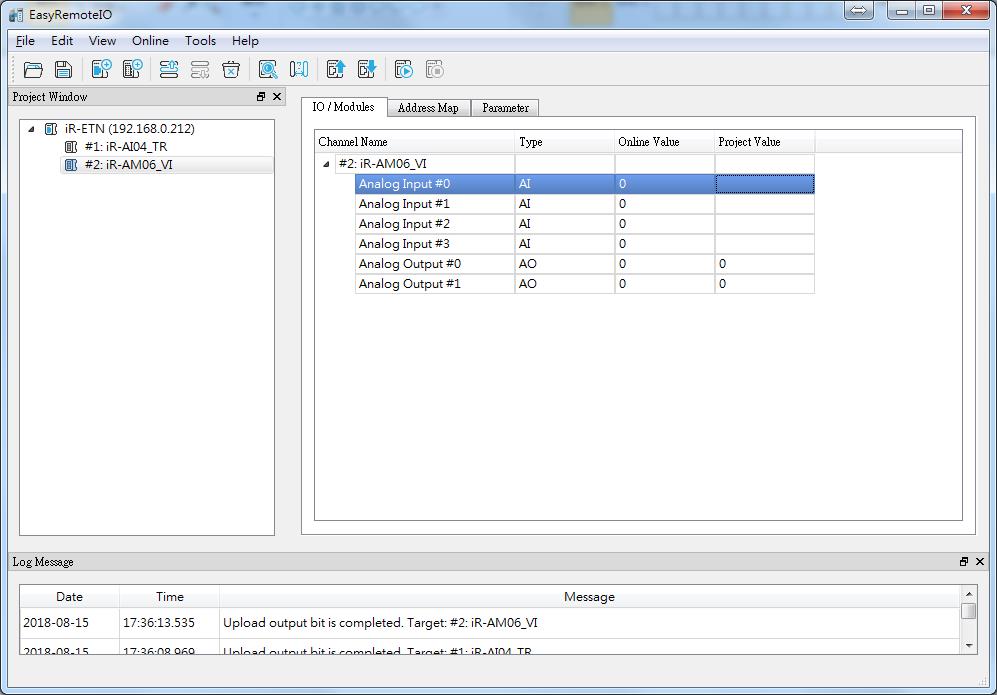

もっと見る:EasyRemoteIO

EasyRemoteIOソフトウェアはPCから直接に全てのiRシリーズ製品にパラメータ設定及び監視するさせることを提供し、ユーザフレンドリーなインターフェースを持ち、初心者でも迅速に操作できるようにさせます。
